I gcás friogán leictreach tráchtála aon phas amháin 9kW, 230V, is ionann a shruth oibriúcháin iomlán ualaigh agus thart ar 39A, agus is gnách go soláthraíonn an halla taispeántais croísholáthar cumhachta 63A, 400/230V, 3{230phas + N+PE IEC 60309 cúig-. Mar sin, ba cheart don bhosca dáileadh cumhacht aon-chéim 230V a tharraingt ó aon chéim + líne neodrach agus a chumrú le córas cosanta agus nasc oiriúnach le haghaidh ualach leanúnach de thart ar 39A.
D’fhéadfadh dearadh praiticiúil cosaint ciorcaid 40A, 30mA RCD/RCBO, cábla copair solúbtha 10mm², agus cónascaire aschuir tionsclaíochta aon phas 63A/230V a mheas, le fíorú deiridh bunaithe ar fhad cábla, modh leagan, teocht chomhthimpeallach, ceanglais déantúsóirí trealaimh, agus cóid leictreacha áitiúla. Is é an bunphrionsabal ná comhoiriúnacht idir an t-ualach, an scoradán ciorcaid, an cábla, an cónascaire, agus an gléas srutha iarmharach (RCD) a áirithiú, agus úsáid a bhaint as soicéad 32A chun gléas 9kW a chumhachtú go leanúnach a sheachaint.
An Riachtanas Leictreach
Saincheist choitianta ag taispeántais agus imeachtaí tráchtála sealadacha is ea go soláthraíonn an t-ionad aAsraon 63A 5-bioráin IEC 60309 rátáilte ag 400/230V, cé go n-éilíonn an trealamh aSoláthar 230V aon phas. Le haghaidh fryer leictreach tráchtála rátáil ag9kW, tá an sruth oibriúcháin thart39A, arna ríomh mar 9000÷230≈39.1A. Mar sin ní mór don bhosca dáileacháin an soláthar trí phas atá ar fáil a thiontú ina chiorcad tiomnaithe 230V aon phas gan an voltas soláthair a athrú go mícheart. Ba cheart an t-aschur a ghlacadh idircéim amháin agus neodrach, cé go bhfanann an domhan cosanta ceangailte go leanúnach.
Cén fáth nach bhfuil Asraon 32A Oiriúnach
Tarraingíonn fryer 9kW ag feidhmiú ag 230V thart ar 39A, atá níos airde ná rátáil soicéad tionsclaíoch caighdeánach 32A. Trí asraon 32A a úsáid chruthófaí neamhréir idir éileamh reatha an fhearais agus rátáil an chónascaire. Ní réitíonn soicéad níos mó in aghaidh an tsrutha an fhadhb seo toisc go mbeadh an soicéad 32A agus an cábla gaolmhar fós ina gcomhpháirteanna teorannaithe. Le haghaidh oibríocht leanúnach 9kW, ba cheart go n-úsáidfeadh an bosca dáileadh cónascaire aschuir a bhfuil dóthain acmhainne reatha aige, mar shampla a63A-rangú 230V amháin-chumraíocht phas IEC 60309, ar choinníoll go bhfuil sé ag luí le breiseán nó modh nasc an fhriotóra.
Roghnú an Circuit Breaker
Tá an sruth iomlán ualaigh ríofa thart ar39.1A, mar sin aFeiste cosanta 40Ais pointe tosaigh loighciúil é don chiorcad tiomnaithe. Mar sin féin, níor cheart an scoradán a roghnú as an sruth ríofa amháin. Ní mór don roghnú deiridh riachtanais mhonaróir an fhearais, ampúlacht cábla, teocht chomhthimpeallach, modh suiteála, rátáil cónascaire agus coinníollacha oibriúcháin leanúnacha a mheas. Toisc gur féidir leis an bhfriochtán fanacht gar dá sruth rátáilte ar feadh tréimhsí fada, tá tábhacht ar leith ag baint le comhordú teirmeach. Ní mór don fheiste cosanta an cábla agus na comhpháirteanna anuas a chosaint seachas cumhacht ainmniúil an fhearais a mheaitseáil go simplí.
Roghnú an Cábla Cumhachta
Ba cheart go mbreithneodh roghnú na gcáblaí -toilleadh iompair reatha, titim voltais, teocht chomhthimpeallach, fad cábla, tógáil seoltóra agus dálaí meicniúla. I gcás bosca dáileacháin iniompartha a sholáthraíonn thart ar 39A go leanúnach,Cábla copair solúbtha 10mm²is féidir é a úsáid mar shonraíocht tosaigh coimeádach, faoi réir ríomh deiridh. D’fhéadfadh seoltóir níos lú a bheith inghlactha go teicniúil faoi choinníollacha suiteála ar leith, ach ba cheart é sin a fhíorú trí úsáid a bhaint as sonraí iarbhír an mhonaróra cábla seachas a bheith ag glacadh leis gur leor an sruth ainmniúil. Maidir le trealamh taispeántais a iompraítear go minic, a bhogtar agus a chorraítear, tá tógáil cábla tionsclaíoch solúbtha oiriúnach tábhachtach freisin.
RCD agus Cosaint Leictreach
Ba cheart go n-áireofaí i mbosca dáileacháin iniompartha a úsáidtear thart ar fhoireann taispeántais, cuairteoirí agus trealamh tráchtála cosaint iarmharach reatha nuair a cheanglaítear sin leis na rialacha suiteála is infheidhme. Féadfaidh cumraíocht tipiciúil úsáid aRCBO 2-cuaillenó meascán oiriúnach deRCD agus cosaint forshruthadon aschur 230V. Úsáidtear leibhéal cosanta reatha 30mA go coitianta le haghaidh cosanta breise i bhfeidhmchláir asraonta soicéid ábhartha, ach braitheann an riachtanas deiridh ar an suiteáil agus ar na rialacháin náisiúnta is infheidhme. Comhlíonann cosaint RCD agus cosaint MCB/MCCB feidhmeanna éagsúla: aimsíonn cosaint iarmharach sceitheadh, agus tugann cosaint forshrutha aghaidh ar ró-ualach agus gearrchiorcaid.
63A Trí -Ionchur Céime go 230V Aonair-Aschur Céime
Is gnách go mbíonn soláthar 63A cúig phionna IEC 60309 an ionaidL1, L2, L3, N agus Corpoideachas. Faightear an t-aschur 230V trí nascadhcéim amháin go neodrach, mar shampla L1-N, seachas dhá phas a nascadh le chéile. Tá thart ar 400V ar chéim go dtí an voltas pas i gcóras 400/230V, rud a bheadh mí-oiriúnach do chuisneoir 230V. Ba cheart, mar sin, go n-aithneofaí go soiléir sa bhosca dáileacháin na naisc talún phasacha, neodracha agus chosanta agus go soláthródh sé aonrú agus cosaint chuí don aschur aon phas.

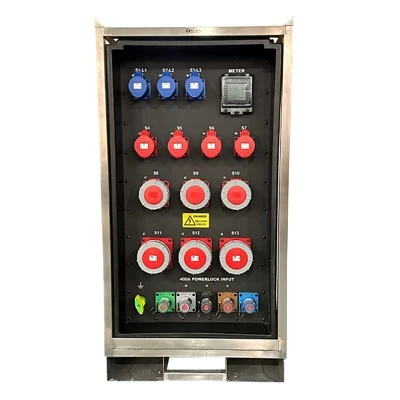

Cumraíocht Bosca Dáilte Molta
Is féidir achoimre a dhéanamh ar chumraíocht phraiticiúil don fheidhmchlár seo mar seo a leanas:
| Comhpháirt | Sonraíocht Molta |
|---|---|
| Ionchur | 63A 5-bioráin IEC 60309, 400/230V |
| Soláthar | 3P + N + Corpoideachas |
| Aschur | 230V aon phas |
| Luchtaigh | cuisneoir leictreach 9kW |
| Sruth oibriúcháin | Thart ar. 39.1A |
| Scoradán ciorcaid | 40A, faoi réir an chomhordaithe deiridh |
| RCD/RCBO | 30mA nuair is gá |
| Ceanglóir aschuir | 63A, cónascaire tionsclaíoch aon phas 230V |
| Cábla | Copar solúbtha 10mm², faoi réir ríomh |
| Imfhálú | Inaistrithe, rátáil IP oiriúnach |
| Talmhaíocht | Ceangal talún-tailte tiomnaithe |
| Leithlis | Leithlisiú oiriúnach príomhlíonra/brainse |
Ba cheart an chumraíocht deiridh a sheiceáil i gcoinne ainmchlár an chuisneora, fad an chábla, na sonraí cábla, na riachtanais ionaid agus na rialacháin leictreachais is infheidhme.
Príomhphointí do Dháileadh Cumhachta Taispeántais
Ní hé an phríomhcheist ná go soláthraíonn an t-ionad a63A soláthar. Caithfidh an bosca dáileacháin a mheaitseáil i gceart leis an9kW ualach leanúnach, an thart39A sruth oibriúcháin, cumas iompair reatha an chábla, an nascóir aschuir agus na gléasanna cosanta riachtanacha. Is féidir córas oiriúnach a dhearadh mar63A 5-pin IEC 60309 ionchur → príomh-aonrú → RCD/RCBO → cosaint ciorcad 40A → cábla de mhéid cuí → 63A 230V aschur aon phas. Seachnaíonn an cur chuige seo an botún coitianta maidir le friogán 9kW a nascadh le asraon 32A agus cuireann sé bonn soiléir ar fáil chun sábháilteacht, feidhmíocht theirmeach agus comhlíonadh a sheiceáil sula n-úsáidtear an trealamh ag ionad taispeántais.
